（1） 涂料本身粘度很大，施工费力。

　　（2） 客户采用辊涂和刷涂的方式，则需要更小的粘度 ，以利施工。解决方案：建议采用橡胶或金属刮板刮涂施工，不宜采用辊涂或刷涂的方式进行施工。添加稀释剂，应先做小试试验2，涂膜出现大量 的气泡或小孔。

　 　在以下情况下施工，涂膜易出现大量的气泡或小孔：

　　（1）天气潮湿或下雨。不要在潮湿或下雨天施工，下雨 后要等基层干燥后再施工，施工后要做好防雨措施。

　　（2）客户在使用时添加入了低沸点稀释剂，稀释剂快速挥发易出现气泡或小孔。

　　（3）天气炎热，基层温度高，建议遮阳或傍晚施工。

　　（4）疏松多孔基层，应使用专用基层处理剂进行基层处理，或将涂 料适当稀释，遍薄涂，以封闭基层孔隙。

　　（5）单组分产品：一次涂膜太厚，建议适当薄涂。

　　（6）双组分产品：应在开放 时间内施工完毕，尤其是夏季高温；避免因过高速度搅拌引入大量气泡；配比不对，也会有气泡产生。

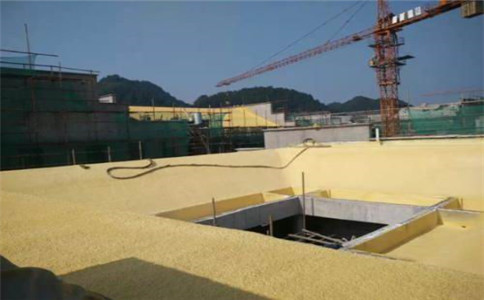

　　聚氨酯喷涂性能

　　（1）对于各种形状的基材，不论是平面、 立面还是顶面，不论是圆形、球形还是其他不规则形状的复杂物体，都可以直接实施喷涂发泡加工，不需昂贵的模具制造费用；

　　（2） 喷涂发泡成型的泡沫保温层的形状与基材物体形状一致；无接缝，绝热效果好；泡沫层外部有一层致密的保护皮层，能较好地保护内部芯材，同时 还容易进行外表面的涂料涂刷和进一步修装；

　　（3）生产效率高，尤其适用于大面积、异形物体的绝热处理，成型速度快，生产效率高 。

　　（4）粘结力:粘结能力强,能在混凝土、砖石、木材、钢材、沥青、橡胶等表面粘结牢固;

　 　( 5） 导热系数:可达到 0.017-0.022W/m.k,低于岩棉、玻璃棉、聚苯板、挤塑板等建筑保温隔热材料;

　　 ( 6）憎水性能:憎水率95%以上;

　　（7） 密封性 能:无空腔、无接缝,将建筑外围护结构完全包裹,有效的阻止了风和潮气通过缝隙流动进出建筑物,实现完全密封;

　　（8）尺寸稳定:尺寸 稳定性小于1%,具有一定的弹性变形能力,延伸率大于5%;

　　（9） 性能恒定:聚氨酯是惰性材料,与酸和碱都不发生反应,且不是虫类以及啮 齿类动物的食物源,可保持材料性质及保温性能恒定;

　　（10）抗风性能:抗压强度>300Kpa,抗拉强度>400Kpa,有很强的抗风揭性,且 其发泡可钻入墙体缝隙,增加其抗剪性能;
